ワンクリックビデオ測定機-垂直

高精度高速検出器

製品属性

モデル番号：DX-200

ブランド：デクサン

認証：手に届く、スコック

カスタマイズをサポートします：Obm、Odm

出身地：中国の

サイズ：200*180*60

包装&配達

販売ユニット	：	セット/セット
パッケージタイプ	：	木製ケース結束
写真例	：

製品説明

高速フラッシュテスターシステムは、同様製品の性能と価格比に優れた測定器です。従来の精密測定機器と測定機械の間のギャップを埋めます。特に、高性能測定製品に対する工業生産の要件を満たすことができます。

作業台の移動誤差を低減するために精密な直線ガイドレールを採用することを特徴とする作業台の移動誤差を低減する。作業テーブルを移動して写真を撮影することで、画像がシームレスに接続されます。バッチ測定プロセス中に、1つの画像視野製品画像を撮影することで、異なる画像の画像を完全にスプライスすることができます。

測定機の精度はマイクロメートルに達することができます。驚くべきことに、オペレーターが測定操作に慣れていない場合でも、操作は簡単です。測定機Zhuoxinインテリジェントプロワンクリックソフトウェアで使用される測定ソフトウェアは、ユーザーフレンドリーなインターフェース操作モードを備えており、オペレーターは数時間使用した後に複雑なワークを測定できます。

Choxionワンクリック測定ソフトウェア

1)ソフトウェアは表面補正によって校正され、測定標準部品の繰り返し精度は0.003mmに達し、繰り返し測定製品の精度は0.005mm未満であることを保証することができます。

2)ソフトウェアの基本設定(キャリブレーションデータ、カメラパラメータ設定、光源設定、スケールパラメータなど)が設定ファイルに保存されます。お客様が初期段階で複雑な設定を行う必要がなく、直接使用できます。

3)プログラミングは簡単で、アニメの手動測定の動作モードと同様です。プログラミングが完了した後、直接登録して製品名として保存され、お客様の意思に応じてパスを保存できます。プログラムを呼び出すときに、プログラム名をクリックすると、画像領域に対応するプログラム製品の写真が表示され、顧客が呼び出すプログラムであるかどうかを識別できます。また、「検索」機能が追加されます。検索領域にプログラム名を入力します。ソフトウェアは、入力されたテキストに従って対応するプログラムを徐々に見つけます。また、保存されたプログラムは、ソフトウェアやコンピュータの変更により利用できなくなることはありません。コンピュータを交換したり、ソフトウェアを再インストールしたりした後、以前のプログラムを設定なしで使用できます。

4)ソフトウェア測定機能は強力です。一次線描画、距離、角度、半径、直径の測定に加えて、最高点、交点、輪郭スキャン、電子キャリパー、面積、プロファイル、最長距離、最短距離、中心距離などを見つけるタスクも追加されます。

Choxionワンボタン測定ソフトウェア

1)同じ製品の異なる領域をプログラミングする機能を追加します。同じ製品をプログラムした後、上部、左、右などの6つの領域名をサブディレクトリに保存できます。同じ製品の異なる領域を測定するプログラムを呼び出したり、同じ製品を機器ワークベンチの異なる領域に配置してから、サブディレクトリの下のドメインプログラムを直接呼び出したりすることもできます。ソフトウェアはそれに応じて測定できます。

2)プログラミングは変更が簡単です。以前にプログラムされたプログラムに問題がある場合、または製品に変更がある場合は、プログラムを呼び出し、「編集」ファンクションキーをクリックしてプログラムを変更し、変更後に「保存」をクリックできます。

3)レポート機能は強力で、製品公差を設定して、適格か不適格かを自動的に判断できます。CPK分析を行うことができます。セットされた共通テーブルを公開レポートに保存し、使用するときに直接呼び出すことができます。顧客が作成したEXCEL親テーブルをレポートにインポートし、測定データを指定されたセルに直接出力し、レポート内の分析を取得できます。レポートはPDF、DOC、XLS、TXTなどに保存されます。

4)さまざまな照明源を選択できるため、測定可能な製品の範囲を広くすることができます。標準の100*100フラットライト(市場で一般的に使用されている現在のワンボタンの透過ライトライト)に加えて、バックライトは備えられます。並列ファーコア光源を備えています。標準の360無死角LED影なしランプに加えて、上部ランプには同軸光と低角度光を装備することもでき、さまざまな製品測定に必要な照明光を包括的に解決できます。
高精度高速検出器

ワンボタン速報測定器1

主な特徴：

1)自動画像登録機能、ワークピースを見つける必要がなく、クランプする必要がなく、製品をランダムに配置し、自動識別と測定を実現します。複数の測定ワークを同時に識別して測定し、結果を出力することができます。

2)イメージセンサーは、輸入された高精細2,000万ピクセルのCCDを採用し、それに一致するGigeギガビットイーサネットカード(送信速度：1G/S)は、画像を明確かつ細かくします。

3)輸入された両側テレセントリックレンズを使用し、並列テレセントリック透過光(伝送システム)、プログラム可能な4ゾーン環状の影のない落下光(落下光システム)、同軸落下光および低角度の影のない落下光(オプションの光源)と一緒に、測定対象製品画像の真正性、安定性、観察性を保証し、測定データを真の値に非常に近づけ、繰り返し測定データを非常に安定させ、オペレーターは大きなデータ差のために測定結果を疑うことはありません。

4)新しい技術(内蔵および外部を含む)で製造された機器コントローラは、新しいインテリジェントソフトウェアと直接一致することができ、機器の光制御、ワークテーブルの移動制御、およびカメラ露光制御を非常にシンプルで操作が簡単にします。

5)機械全体の内部フレームワークと作業台は、機器の安定性を確保するために航空アルミニウムプロファイルで作られています。外側カバーはABSプラスチックでできており、自然で無毒で、清潔で美しいです。

6)Choxionプロのワンボタン測定ソフトウェアが採用されており、強力な機能と直感的な操作があります。国内のソフトウェアエンジニアのテストと調整により、ソフトウェアの操作はより人間的になります。また、お客様から提案された測定要件に応じて対応するソフトウェアを変更できることを約束します。

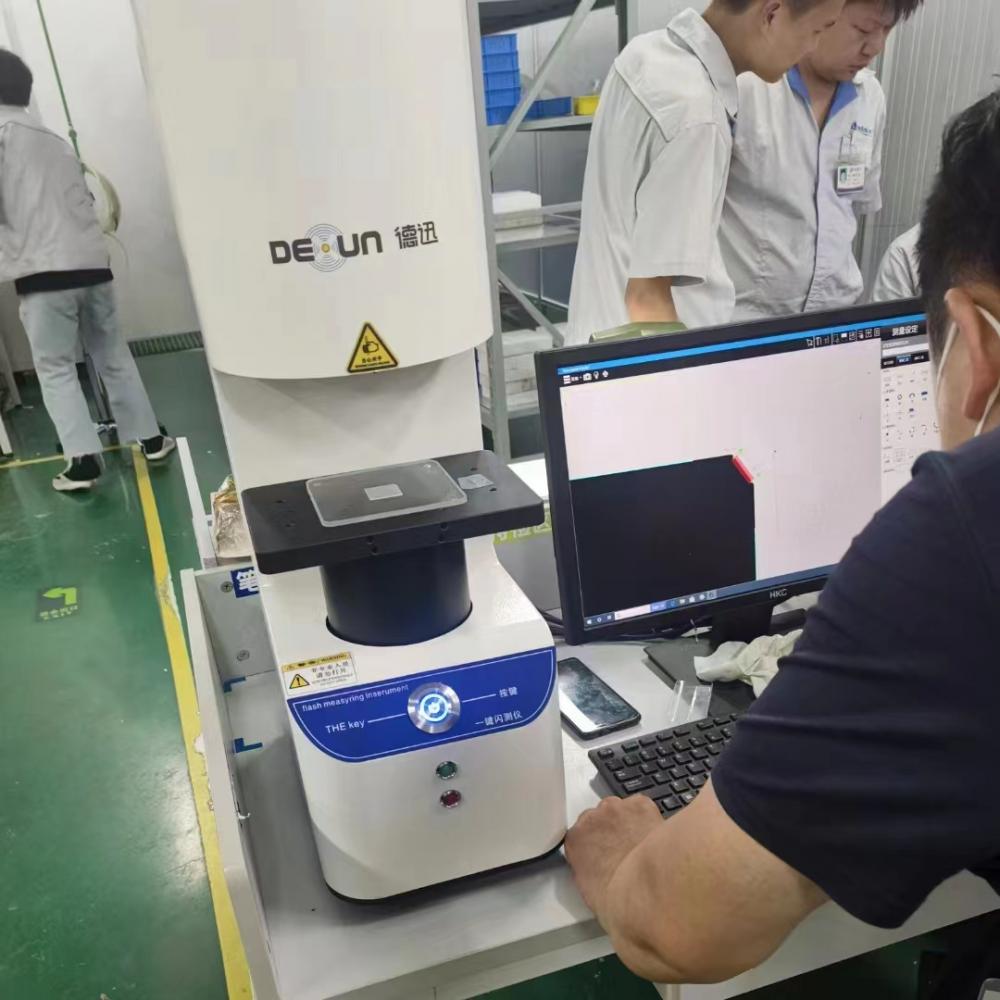

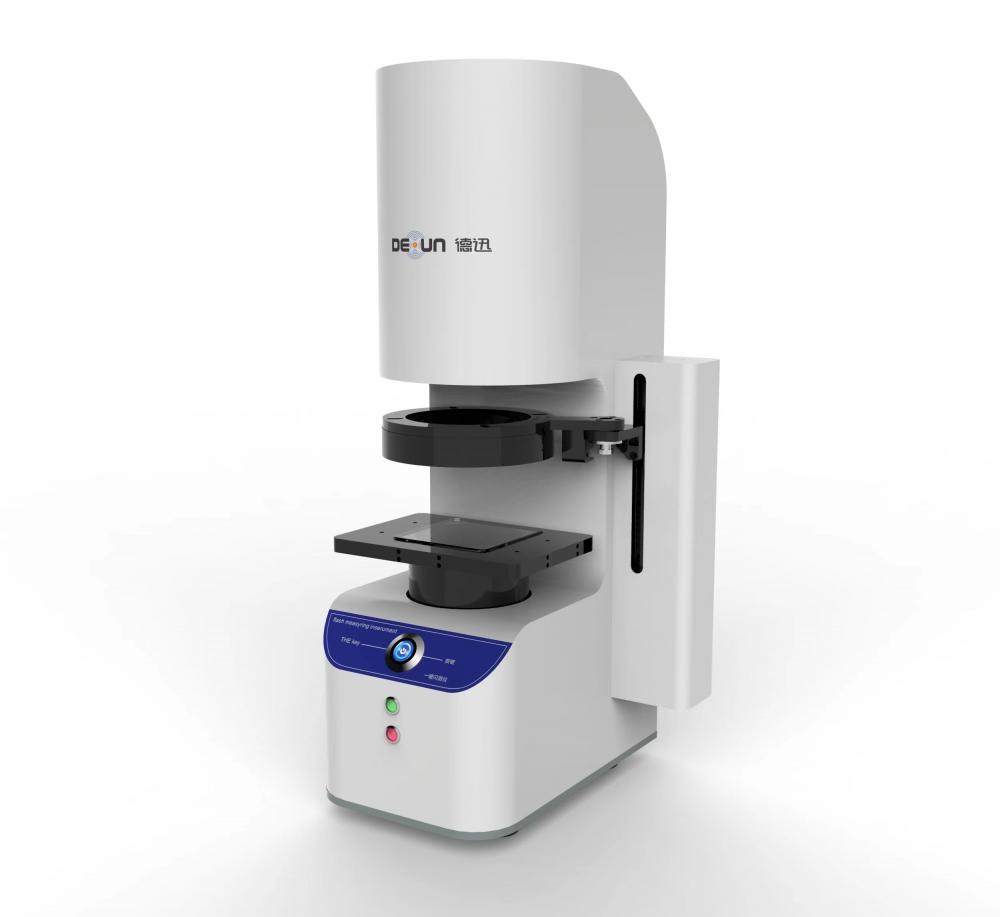

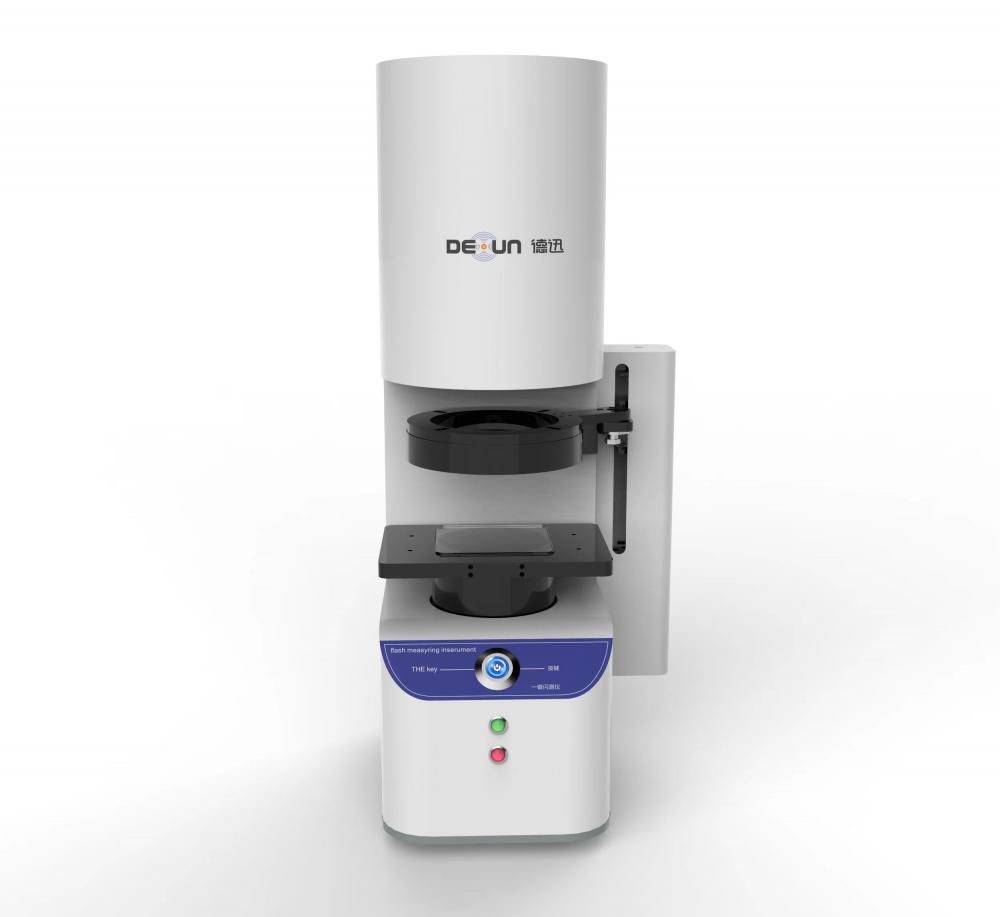

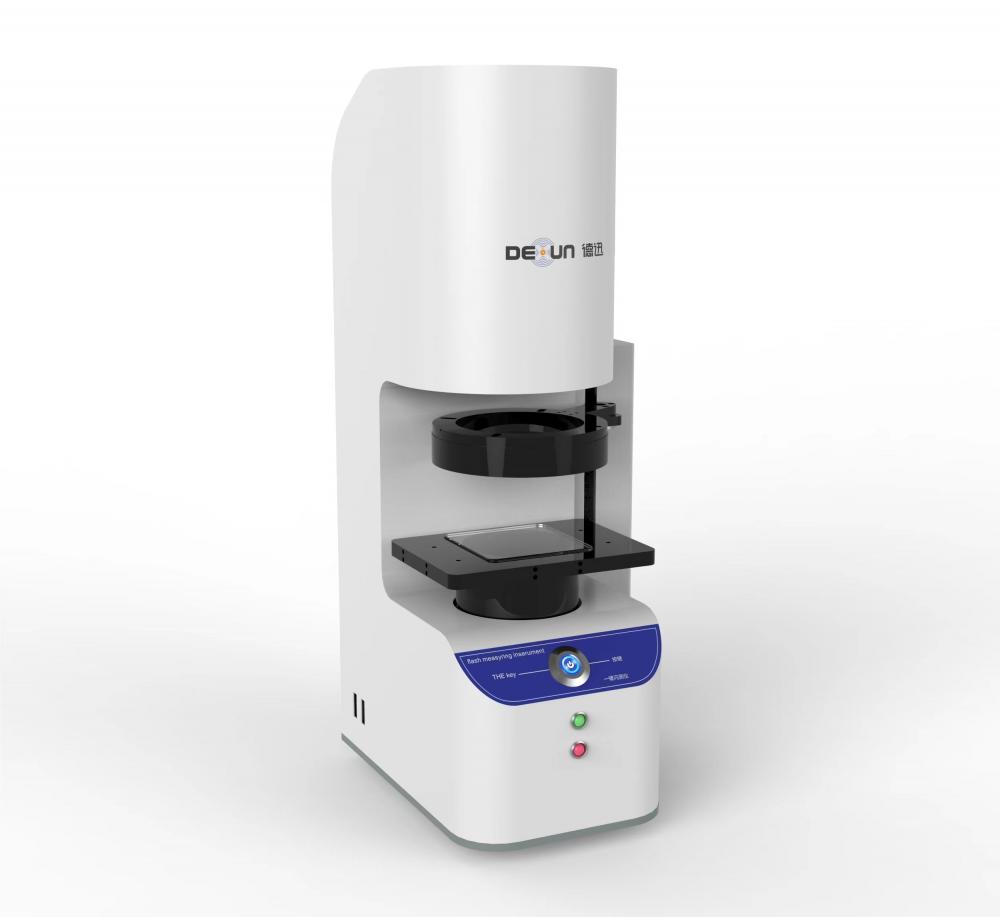

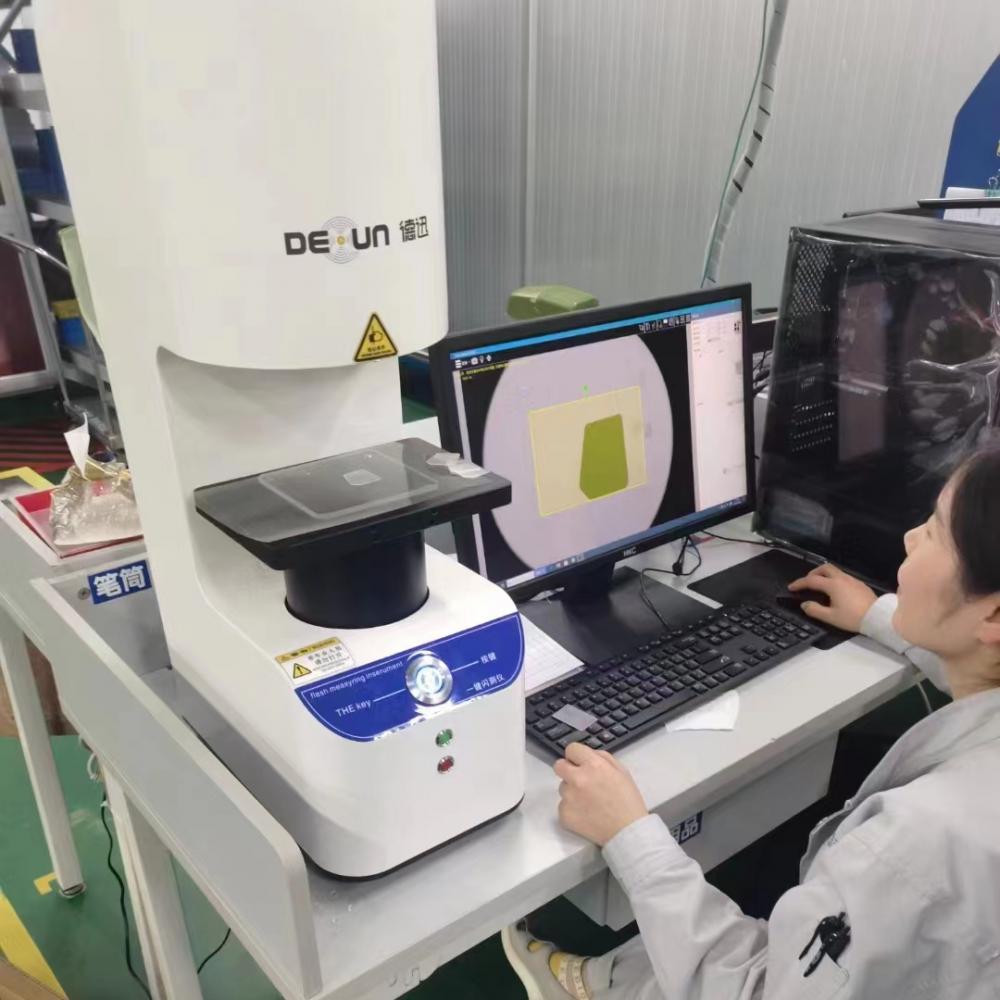

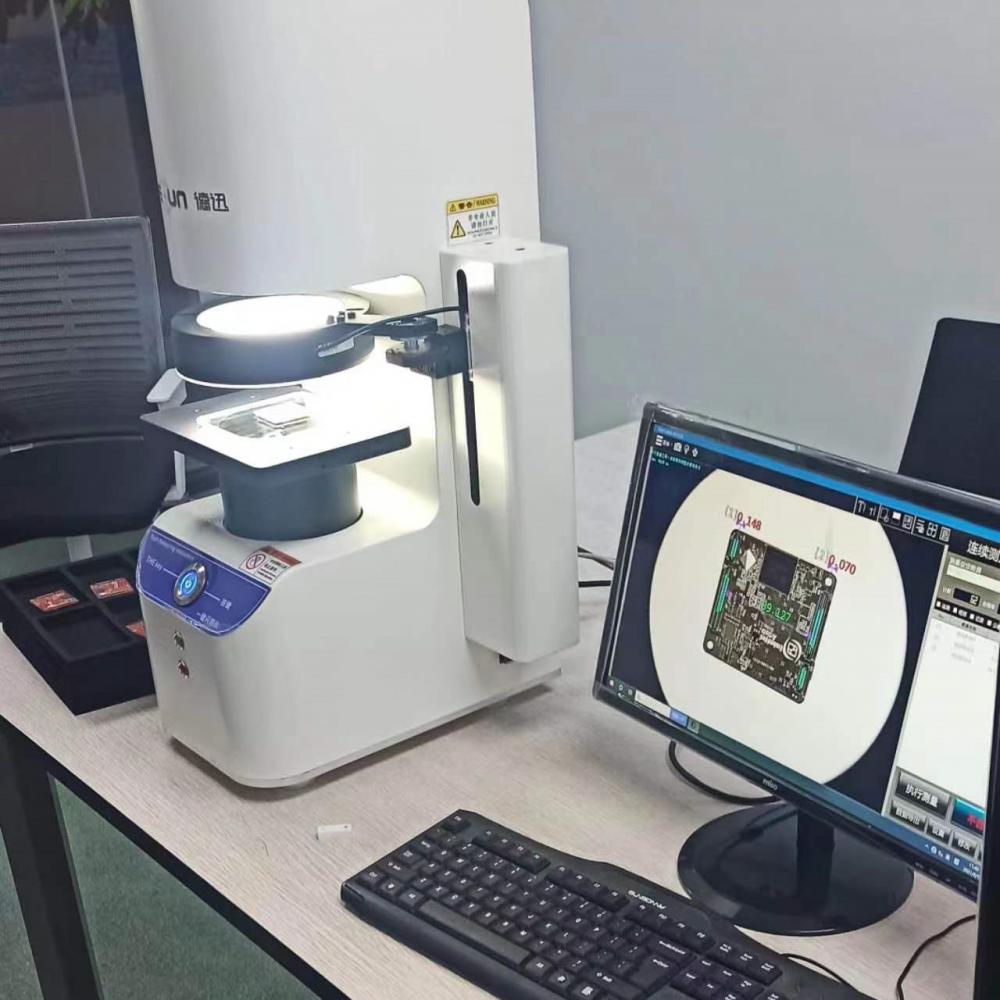

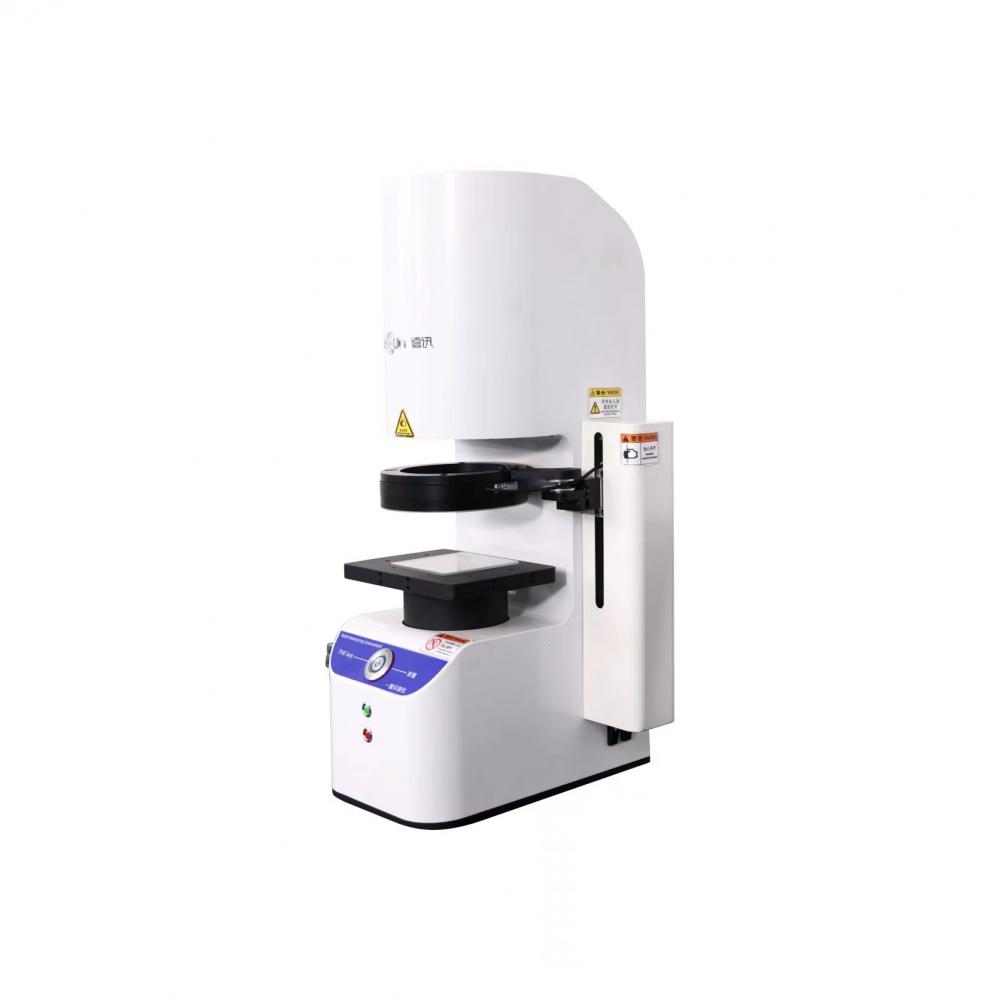

製品写真
