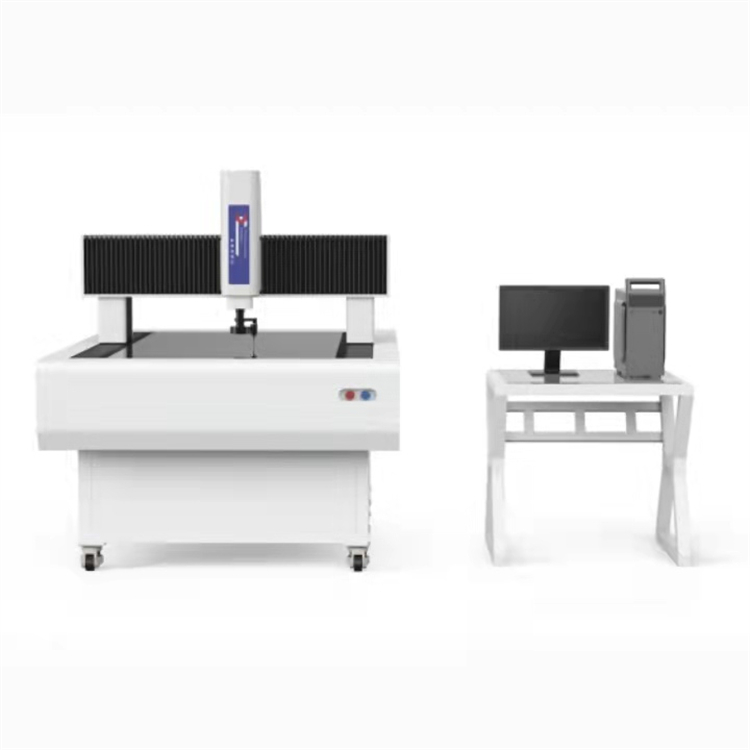

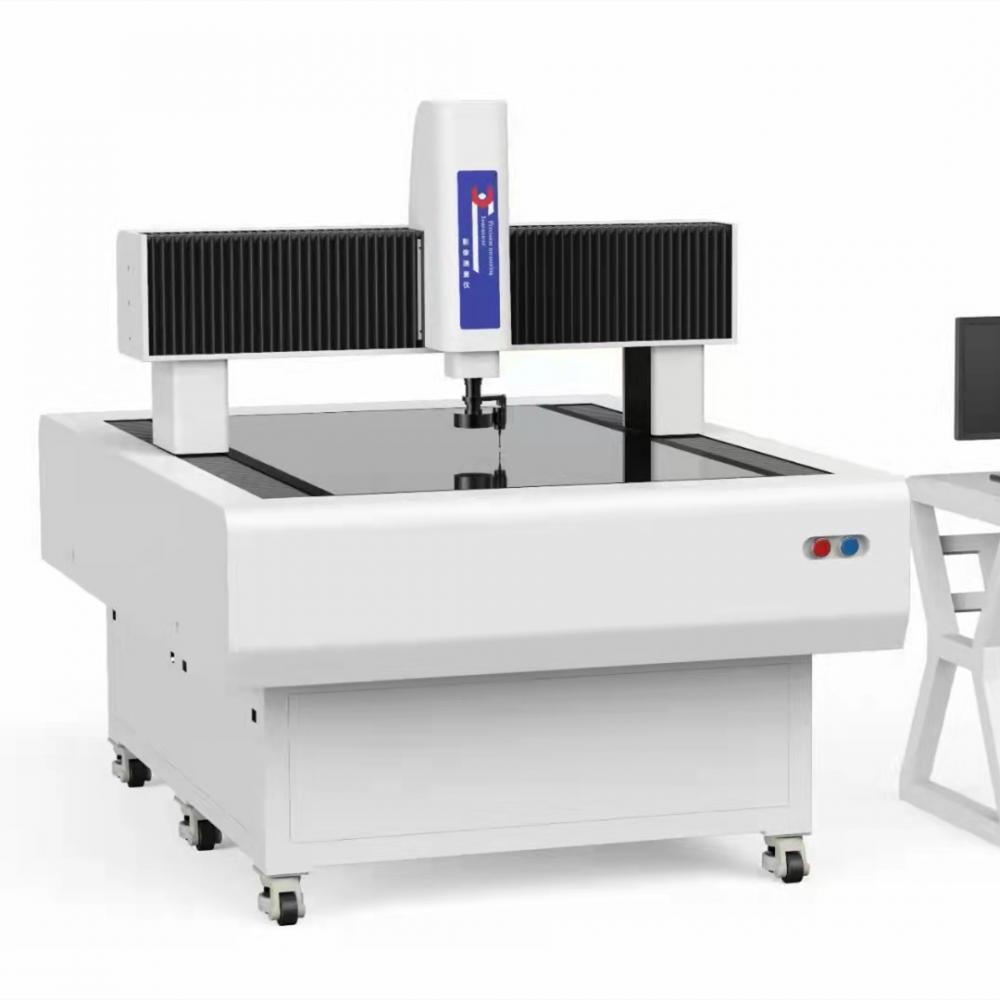

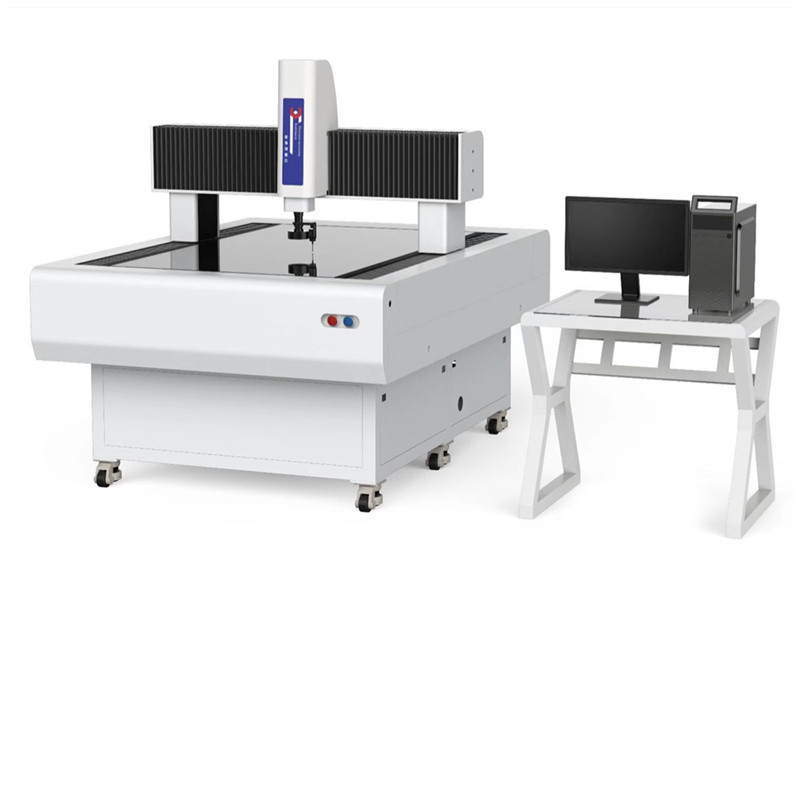

大ガントリー画像測定装置

モデル番号：LMCNC8060

ブランド：デクサン

認証：手に届く、スコック

カスタマイズをサポートします：Obm、Odm

出身地：中国の

測定：800*600*180

全体寸法：1200*1100*960

ガントリー型画像測定器は、円測定、長方形測定、線測定、距離測定などを含む大型ワークの平面サイズを測定できます。

CNCガントリー自動画像測定器は、大規模な測定のために特別に設計されており、PCB、LCD、板金、航空宇宙および他の産業における大ストローク測定に適しています。移動式ブリッジ構造を採用し、業界で最も先進的な設計コンセプトを集めています。最も完璧な設計と最も厳格な生産プロセス制御により、機械の精度と安定性を保証します。

カメラ：ハイクビジョンギガビット高速デジタルカメラ

利点：ギガビットネットワークでの画素データの高速デジタル伝送にビデオ画像カードは不要

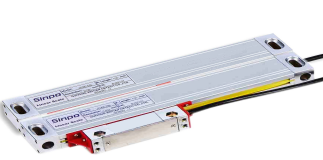

格子定規：SINPO閉じ格子定規、解像度1 μ m
強い安定性、広く使用されています

基本的な測定機能

1.幾何学、点、線、円(最大、最小、平均)、円弧、スプライン曲線、楕円、長方形、四角形、溝、R角度、リング、間隔、距離、点などを測定できます。

2.構造：中心点、極端点、終点、交点、2点接続線、平行線、垂直線、接線、二分子、中心線、合併、輪郭分割、半径円描画、3つの線刻印円、2つの線半径刻印円など。

3.画像測定ツール：描画点、最近のエッジ点、焦点点、円形フレーム点、最良のエッジ点、最近の点、全体抽出、マルチセグメント抽出、テクスチャセグメンテーション、マルチセグメントテクスチャセグメンテーション、電子キャリパー、迅速なソート円、開いた輪郭線、最大閉じた輪郭線、および最近の閉じた輪郭線。

4.幾何公差：直線度、丸み度、位置、平行度、垂直度、傾き、同心度など。

座標系：固定具位置決め座標系、点線、2点X、2点Y、3点、2線、画像登録座標系。座標系を変換、回転、手動で調整します。

CNCガントリー自動画像測定器は、大規模な測定のために特別に設計されており、PCB、LCD、板金、航空宇宙および他の産業における大ストローク測定に適しています。移動式ブリッジ構造を採用し、業界で最も先進的な設計コンセプトを集めています。最も完璧な設計と最も厳格な生産プロセス制御により、機械の精度と安定性を保証します。

特徴

移動式ブリッジ構造、大ストローク全自動測定、4軸CNC制御。

高精度と良好な安定性を備えた精密花崗岩機械。

フルマウス、ハンドルタイプの自動制御、使いやすい。

SINPO閉じた格子定規は高精度で安定性が良好です。

変倍光学レンズは変倍測定を実現することができます。

プログラマブル5リング8ゾーン環状表面光源と導かれた輪郭光源。

Ø自動合焦高さ測定、接触プローブを追加できます。

ZONSON2D完全自動画像測定ソフトウェア。

Øさまざまな仕様と標準構成を提供し、要件に応じてカスタマイズします。
